Réhabilitation d'un banc didactique de pompage
Lors de cette première année d’alternance, il m’a été demandé de moderniser un banc de pompe déjà existant. Ce banc est utilisé lors de formations proposées par Média Mesures. L'objectif de cette modernisation est de diminuer la taille de l'armoire et séparer la partie puissance de la partie commande, afin de faciliter les interventions de maintenance et faciliter le transport. Voici ci-dessous les différentes de ce projet (ppour la partie commande).
J’ai particulièrement apprécié ce projet grâce à sa diversité et à sa complémentarité. Le banc de pompe est désormais fonctionnel et a été utilisé lors de diverses formations. Ce projet m’a permis de gérer un projet dans son intégralité, ce qui a contribué à développer mon autonomie ainsi que mes différentes compétences, tant sur le plan scolaire que professionnel.

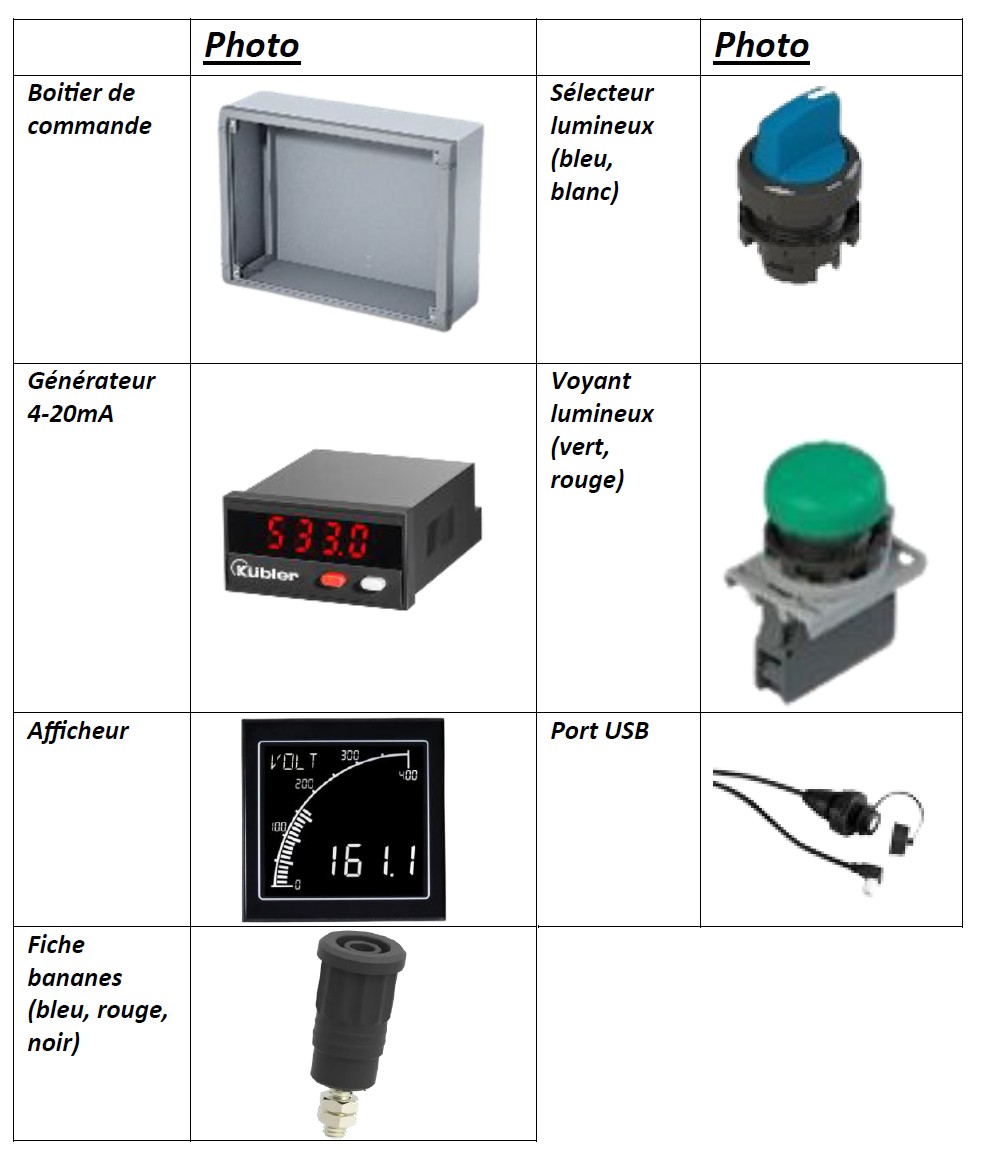

Un cahier des charges est un document définissant les modalités d’exécution d’un projet. Dans le cadre de mon projet, le cahier des charges était déjà fourni et me imposait l'intégrations de certains élements tel que : un voyant lumineux pour la mise sous tension, un port USB ou un potentiomètre rotatif.
Le cahier des charges imposait certains composants à utiliser. Néanmoins il m’a été confié la responsabilité de sélectionner les références précises en fonction de plusieurs critères techniques et économiques. Cette démarche visait à optimiser à la fois les coûts, les délais et l’encombrement des équipements. Une fois cette phase de sélection terminée, j'ai pu disposé les composants sur papier comme illustré sur la photo.

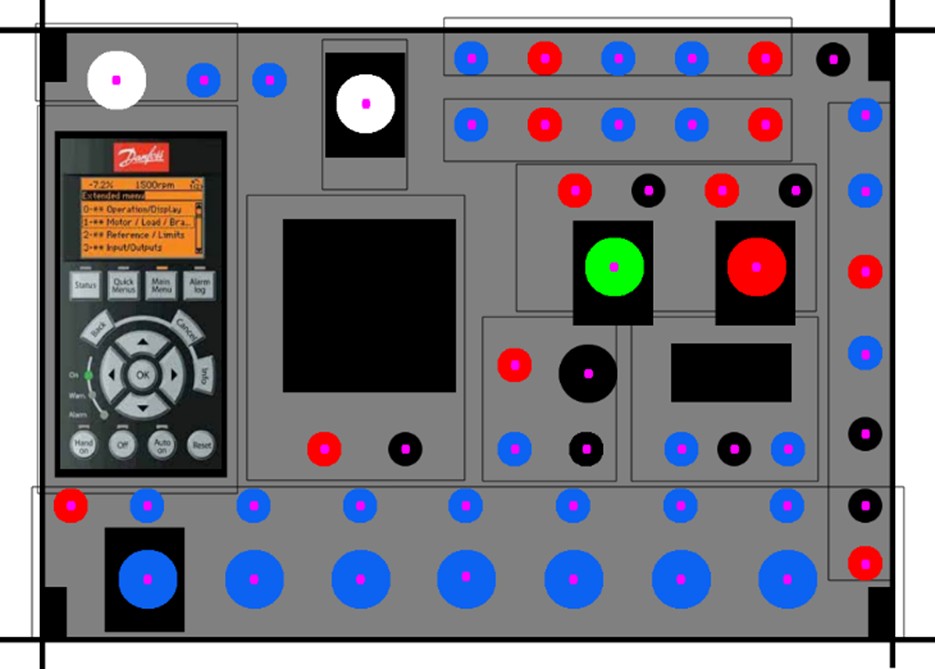

Les produits ayant été sélectionnés et l'implantation des composants validée, j'ai choisi d'utiliser un logiciel afin de réaliser le travail de dimensionnement. Ce choix m'a permis de visualiser plus facilement le résultat final et de gagner en précision. L'objectif était d’optimiser l’espace disponible tout en garantissant une bonne accessibilité pour le câblage et les opérations de maintenance.

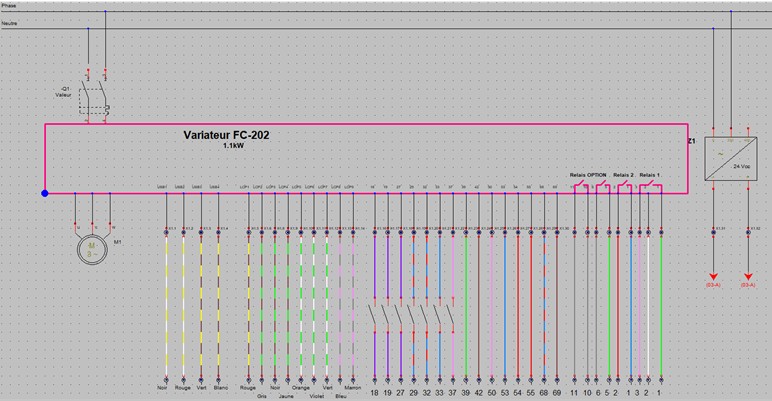

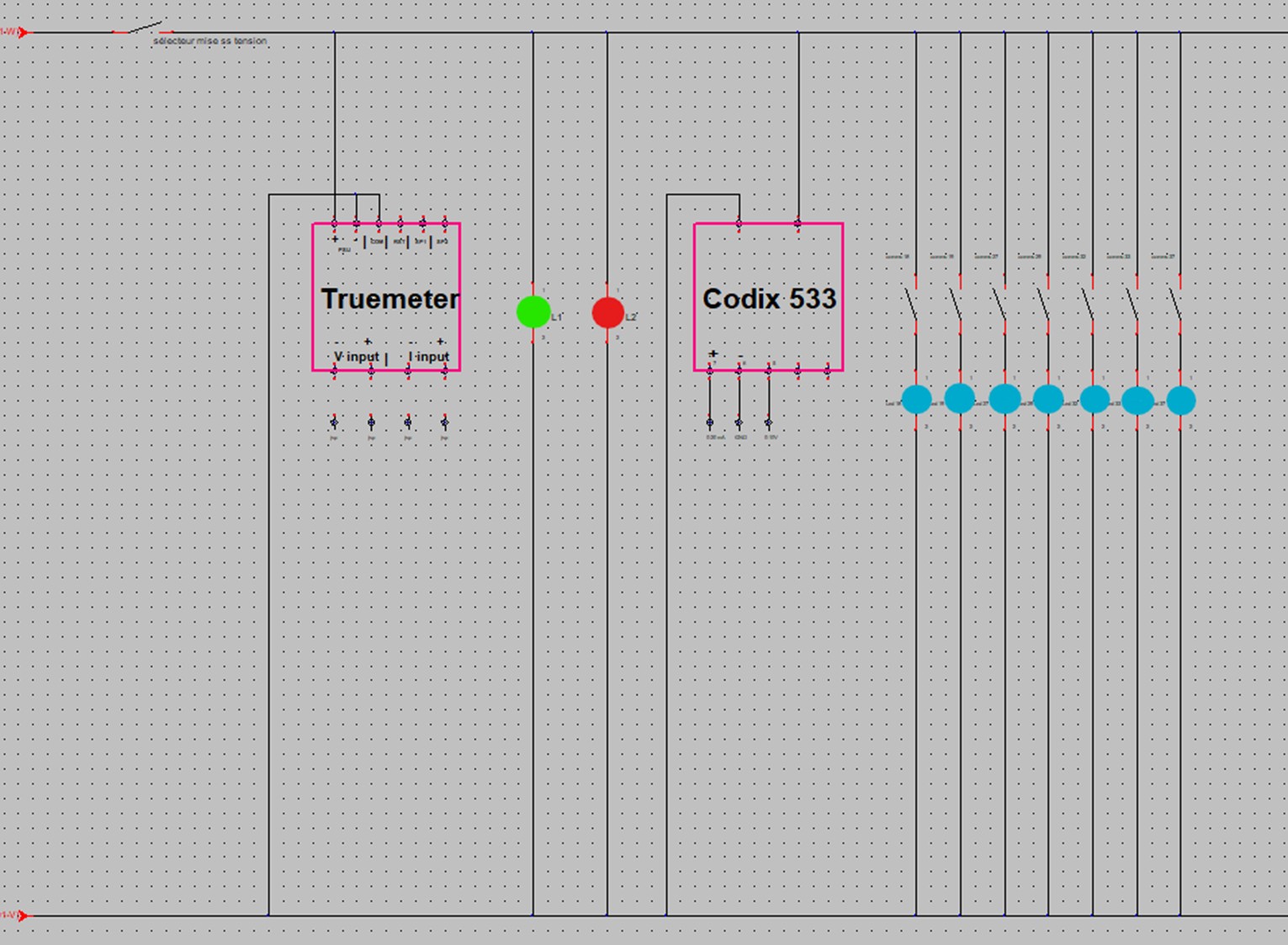

Le schéma électrique constitue un élément central dans la conception d’une installation. Il permet non seulement de comprendre le fonctionnement du circuit, mais aussi de planifier avec précision l'implantation des composants ainsi que le raccordement des différents équipements. Il joue également un rôle essentiel lors de maintenance, facilitant le dépannage ou la modification du système par un tiers. Voici ici deux folios : le premier représentant le schéma électrique de l'un des variateurs et le second représentants les différents appareils alimentés sur l'un des boîtiers de commande.

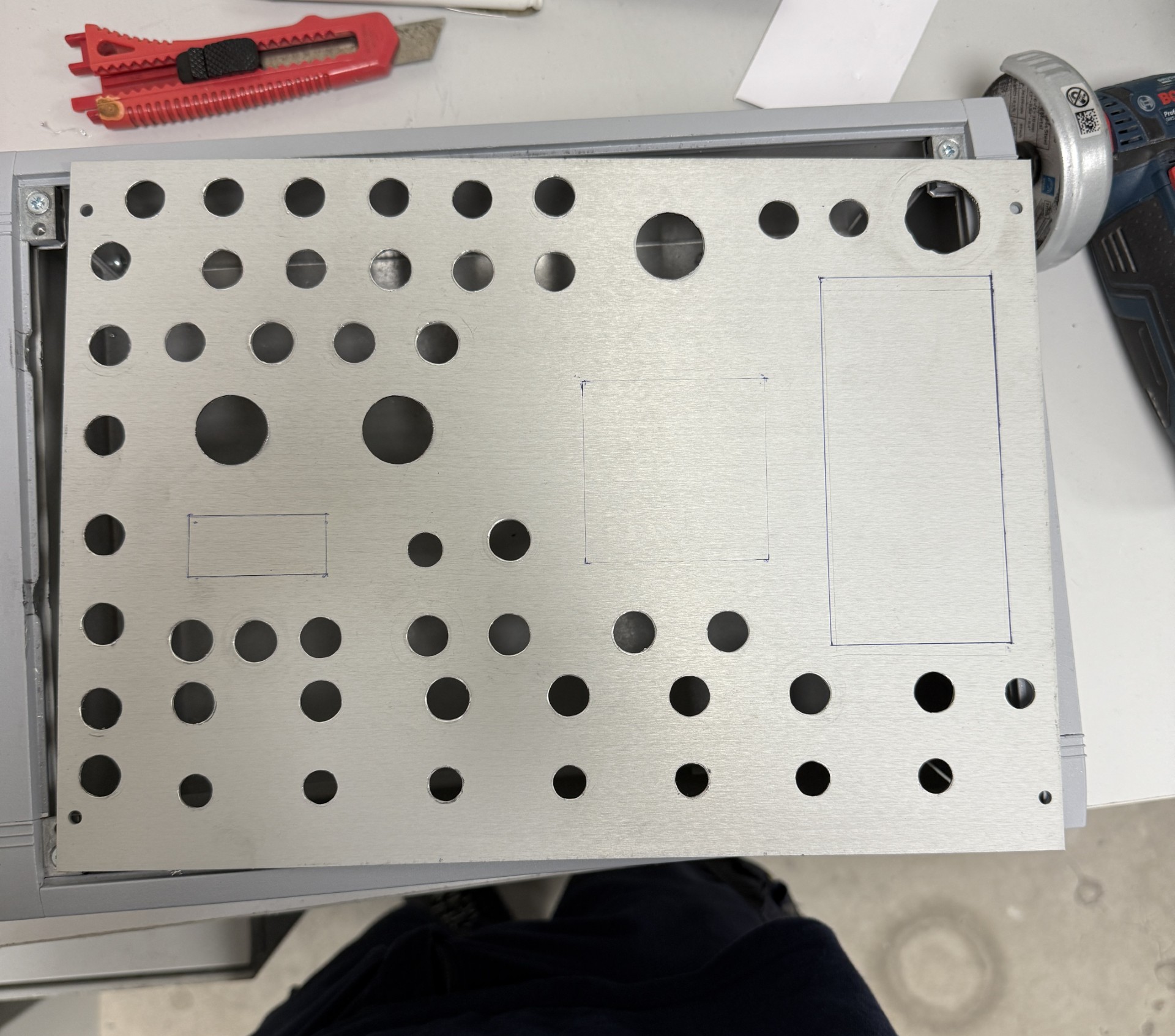

Les découpes ont été réalisées à l'aide d'une perceuse à colonne.

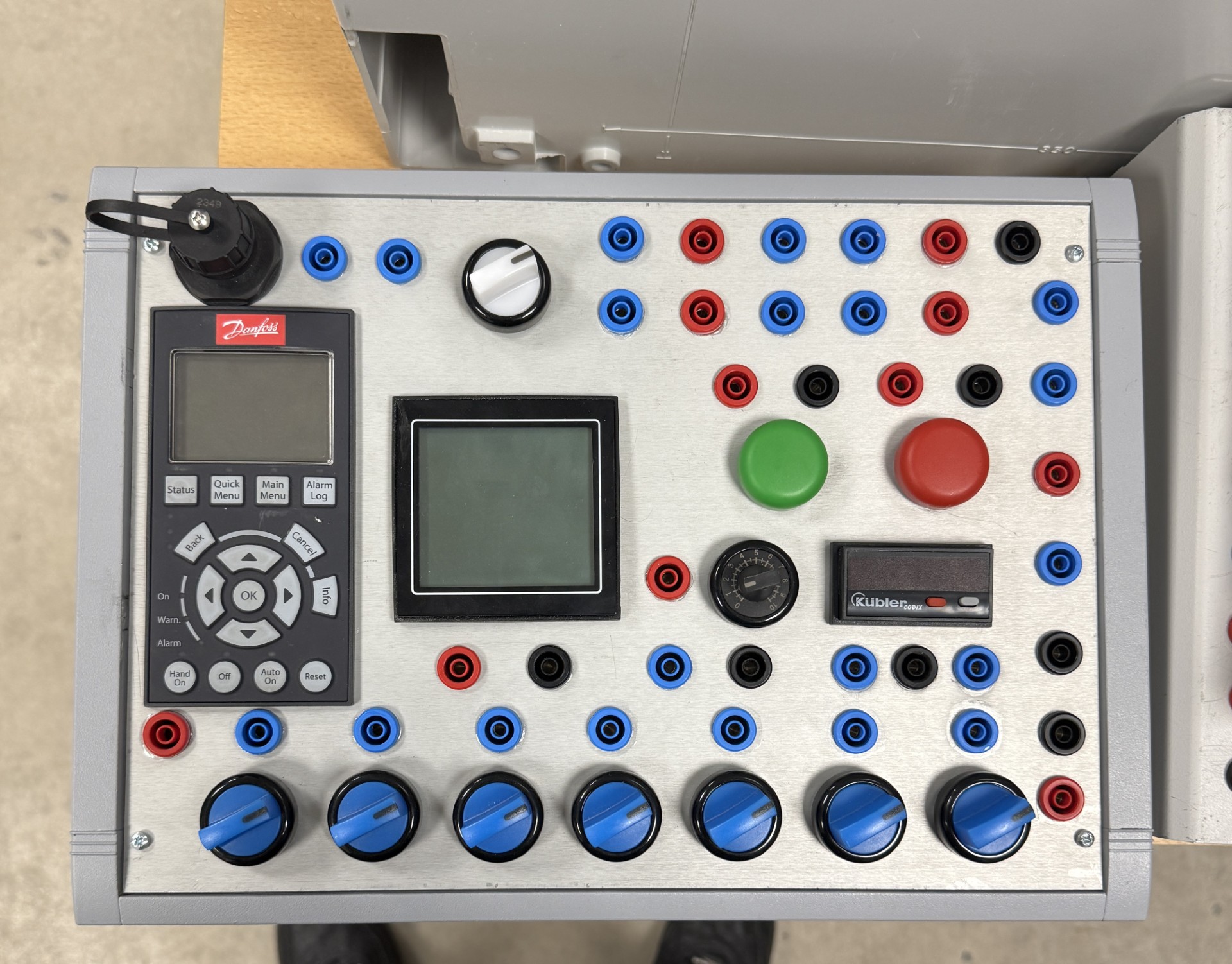

Une fois l'ensemble du câblage terminé, j'ai effectué une série de tests de fonctionnement afin de valider le bon état de marche du coffret. Par la suite, j'ai assuré une formation auprès de clients à l'aide de ce coffret.
Cette modernisation a permis de passer d’une armoire avec commandes centralisées, à une armoire regroupant simplement les 3 variateurs accompagnés de 3 boitiers de commandes indépendants. Cette nouvelle configuration permet une manipulation beaucoup plus simple lors d’une formation avec plusieurs auditeurs. De plus ces nouveaux boitiers offrent beaucoup plus de possibilités de câblages pour former les clients à différentes configurations.
